- 暫無更多圖片。
KN801小顆粒耐磨陶瓷涂層
更新：2017-1-4 17:35:31點擊：
- 產(chǎn)品品牌
- 產(chǎn)品型號
產(chǎn)品介紹
KN801小顆粒耐磨陶瓷涂層固化特性表(測試條件：溫度20～25℃，相對濕度55)在高性能的環(huán)氧樹脂中填充小的陶瓷顆粒和細硬質(zhì)合金粉。耐溫121℃，耐滑動磨損，不塌陷，可刮抹，符合USDA標(biāo)準，可偶爾與食品接觸。
物理狀態(tài) 操作時限性能特點:
☆ 耐磨抗蝕性優(yōu)異
☆ 與金屬類基材具有很高的結(jié)合強度
☆ 施工方便，對施工人員無很高技術(shù)要求
☆ 適用于多種磨損、腐蝕工況的修復(fù)和防護
圖（1）KN801小顆粒耐磨陶瓷涂層A組分
用途范圍:KN802由高性能耐磨陶瓷顆粒與改性增韌樹脂復(fù)合得到的耐磨抗蝕聚合陶瓷材料。廣泛用于各類磨損件的修復(fù)和在各類有耐磨、抗蝕要求的機件表面制備耐磨防腐涂層，如大負荷細顆粒沖蝕磨損的泵體、葉輪、風(fēng)機殼體、管道彎頭、管道螺旋輸送器等的修復(fù)和預(yù)保護。

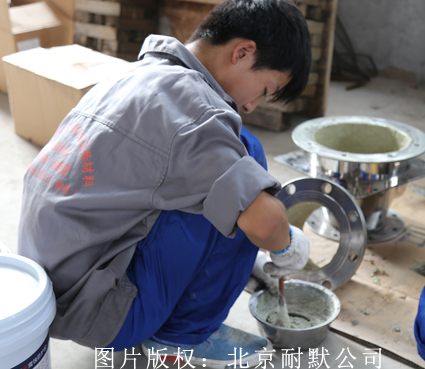

圖（2）KN801陶瓷涂層混料，將AB雙組分混合均勻
施工方案:1. 表面處理：對需處理部位進行粗化處理，角磨機打磨或噴砂等；對粗化處理過的表面進行清洗；處理過的表面應(yīng)是粗化的干燥新鮮基材表面，并且應(yīng)無油污、無粉塵。
2. 配制：按重量比4∶1將KN801小顆粒耐磨陶瓷涂層A、B兩組份混合均勻，并在30min內(nèi)用完。一般是邊施工邊配置，一次配置量最大不能超過1.5公斤，過多膠凝固的過快，還沒用完已經(jīng)部分凝固而不能使用�？筛鶕�(jù)實際溫度冬天可適當(dāng)多配，夏天適當(dāng)少配。如氣溫過低可將A組分適當(dāng)加熱以降低粘度便于配置。
3. 涂敷：KN801小顆粒耐磨陶瓷涂層合適的涂層厚度是2～8mm，應(yīng)將混合好的材料逐層涂敷于待修部位，第一層要壓實，使之與基材充分浸潤，涂層涂到尺寸后表層要修平整，或用低粘度耐磨涂層涂敷涂層表面。本材料不能進行機械加工，應(yīng)注意控制涂層厚度，以免裝配中出現(xiàn)干涉現(xiàn)象。
4. 固化：25℃固化24小時可投入使用，若溫度低應(yīng)采用加熱或延長固化時間來促進固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進行照射加溫。
性能參數(shù):
KN801小顆粒耐磨陶瓷涂層物理機械性能表
顏色 灰色
彎曲強度 516(kg/cm2)GB1042-79
拉伸強度 377(kg/cm2)GB6329-86
抗壓強度1006(kg/cm2) GB/7124-86
剪切強度120(kg/cm2)GB/1041-79
固化后硬度(Shore D)89 ASTM-D-2556
KN801小顆粒耐磨陶瓷涂層固化特性表(測試條件：溫度20～25℃，相對濕度55)
物理膏狀:
狀態(tài)操作時限 25min
(25℃) 可使用時間 24h
(25℃) 工作溫度 -60～150(℃)
密度 2.22(g/cm3)

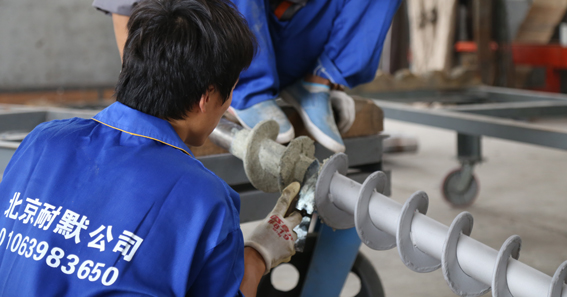

圖（3）KN801小顆粒耐磨陶瓷涂層施工涂抹過程序
特別說明:1. 本參數(shù)為實驗室條件下取得，由于實際工況比較復(fù)雜，建議用戶根據(jù)實際工況做預(yù)測試。
2. 當(dāng)環(huán)境溫度低于15℃時，固化時間會延長，應(yīng)采取適當(dāng)加溫措施；
3. 當(dāng)環(huán)境溫度高于25℃或混合量過大時，固化速度會加快，要適當(dāng)縮短混合后的涂敷時間。
更多產(chǎn)品
